Dehidracija mulja - uređaj za pročišćavanje otpadnih voda u Čitluku, BIH

Sustav dehidracije mulja u Čitluku se sastoji od više cjelina:

sustav triju crpki za dobavu mulja iz taložnice
spremnik mulja s kontinuiranim mjeračem razine i plovkom za detekciju preljevne razine
trokomorne stanice za pripremu polielektrolita i dozirne crpke za polielektrolit

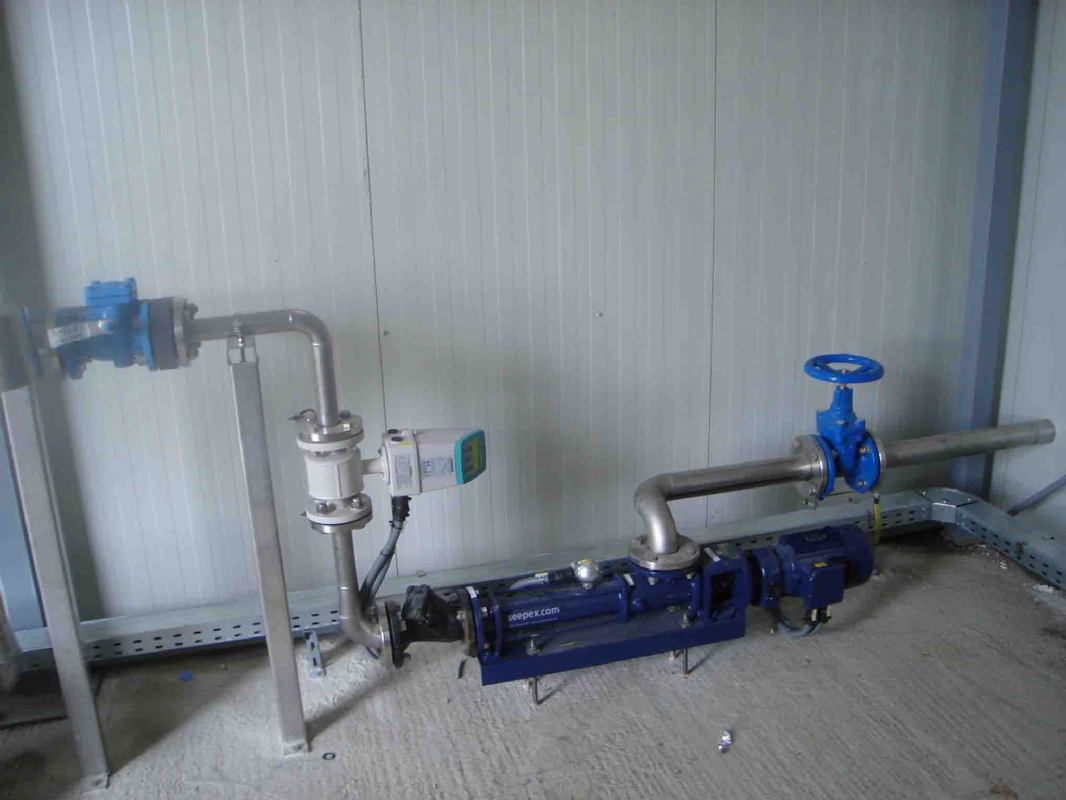

dobavna crpke mulja za dehidrator
prese za dehidraciju mulja - Huber RoS3Q s pripadnom pneumatikom i kompresorom

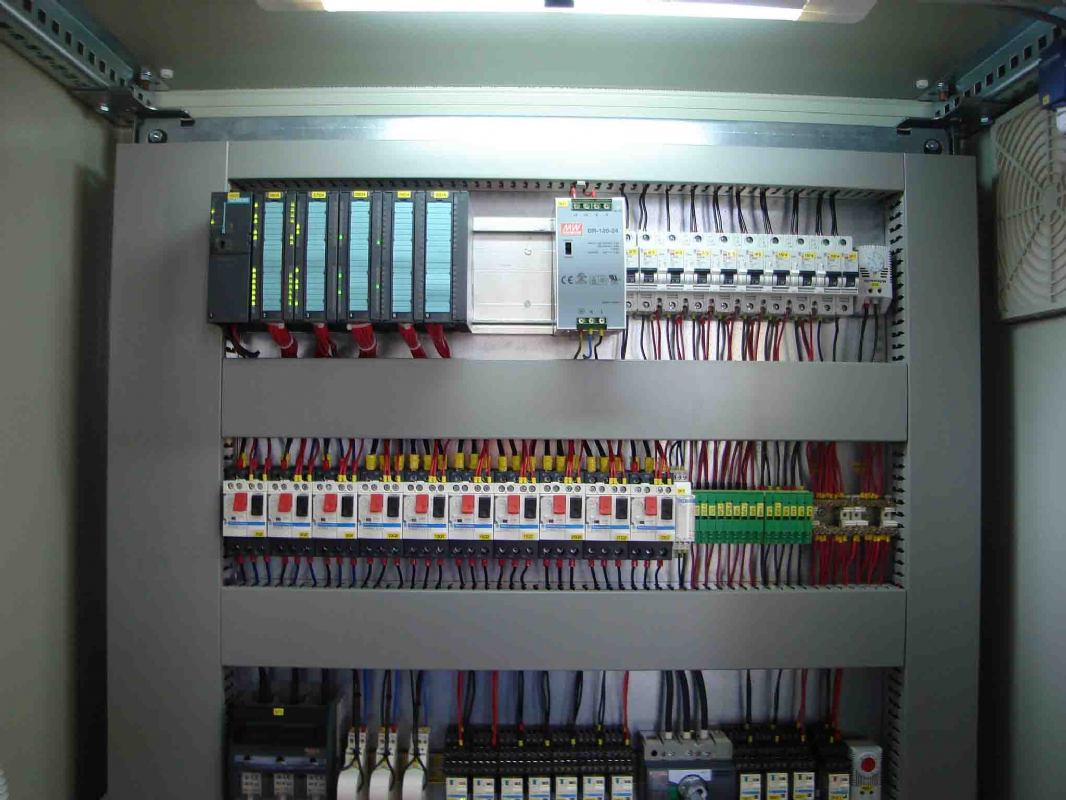

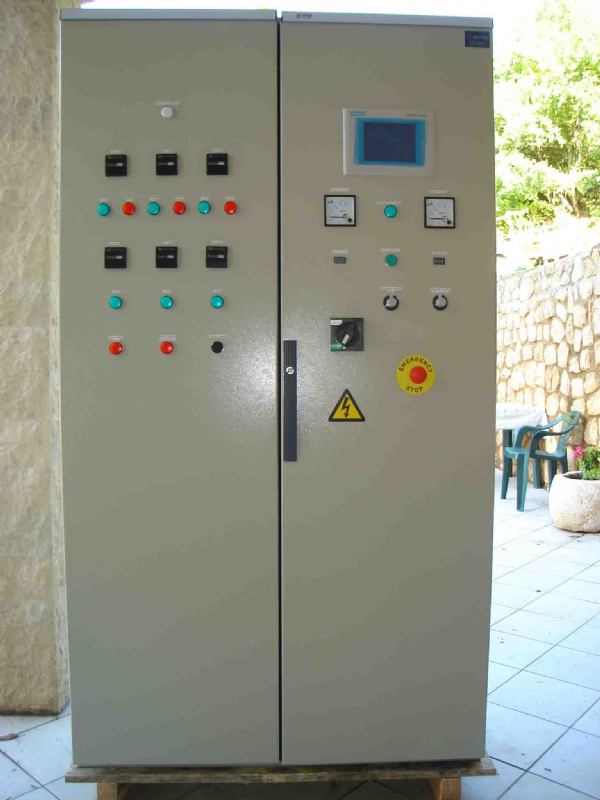

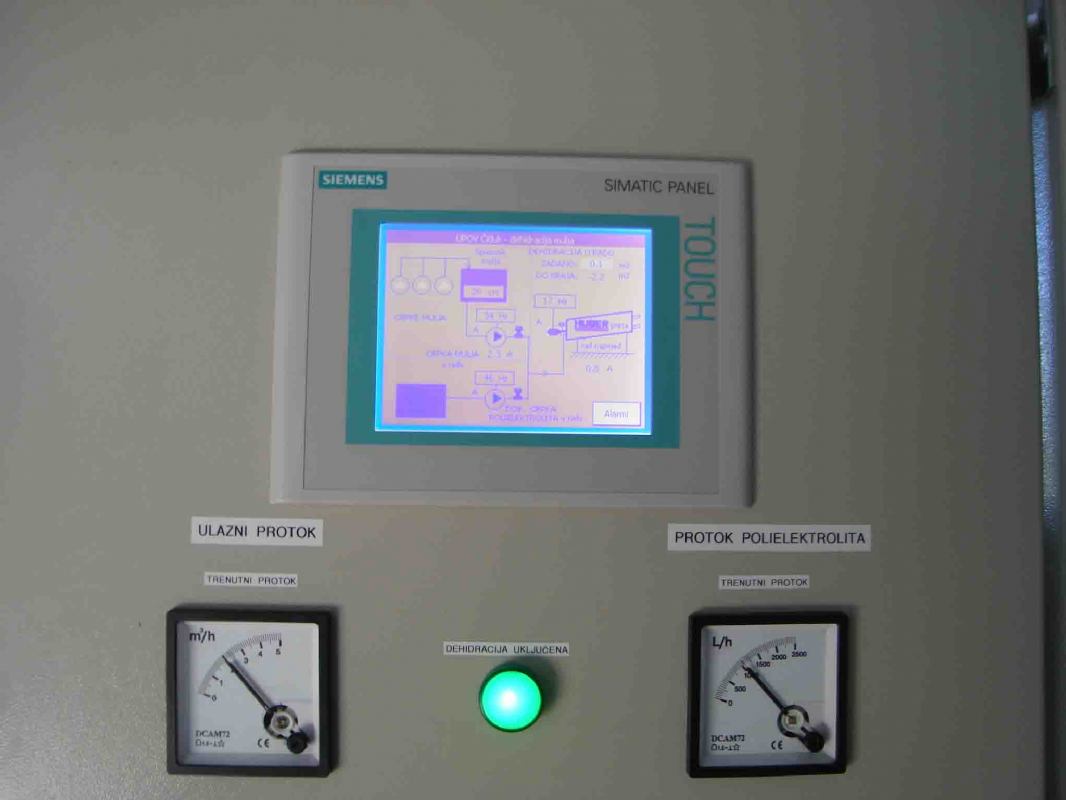

Upravljanje i nadzor sustava nalazi se u upravljačkom ormaru koji je smješten u neposrednoj blizini sustava dehidracije. U glavnom elektroormaru nalaze se sklopni elementi za zaštitu i upravljanje pojedinim dijelovima sustava, kao i centralni PLC Siemens S7-300, koji prikuplja sve mjerne signale i upravlja aktuatorima. Na vratima ormara nalazi se signalizacija, upravljački potenciometri, mjerni instrumenti, te 6" touch LCD na kojem se pregledavaju mjerni podaci, alarmi i mijenjaju parametri rada sustava. Sustav automatike sastoji se od:

upravljačkog elektroormara sa sklopnom opremom za upravljanje aktuatorima sustava, PLC-om Siemens Simatic S7-300 za upravljanje sustavom i "dodirnim" ekranom (veličine 6") za prikaz mjernih podataka, alarma te za podešavanje parametara rada sustava

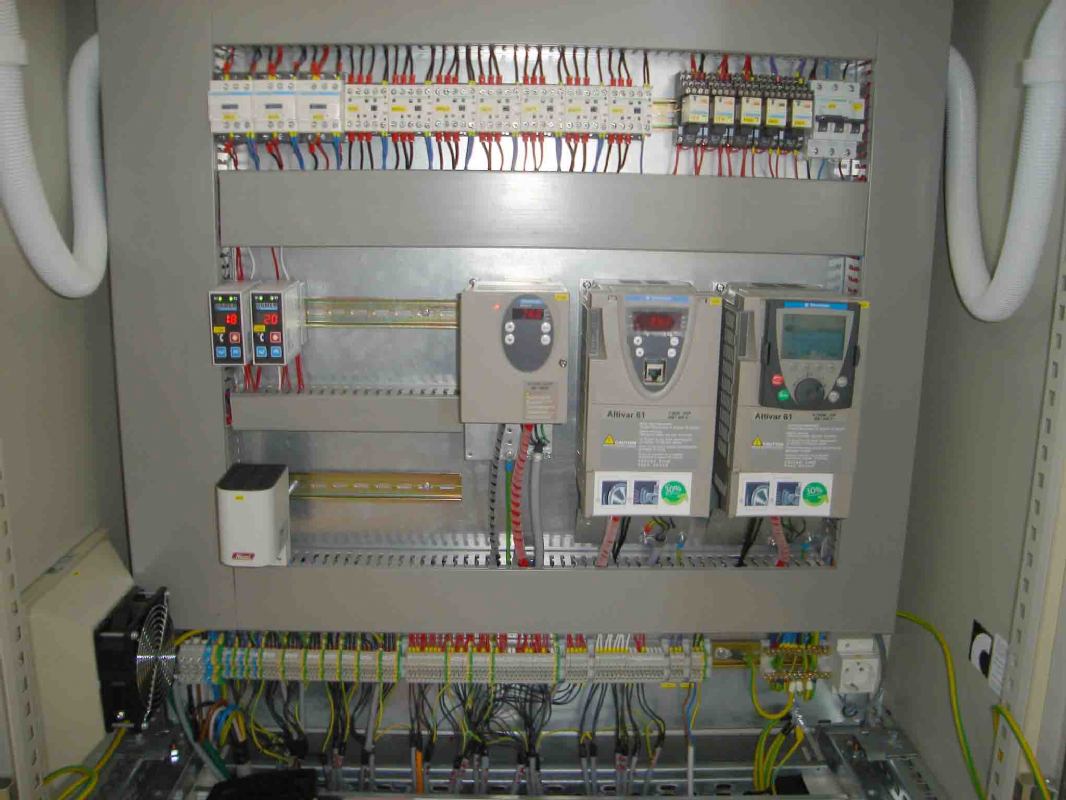

tri frekvencijska pretvarača te aplikacijsku podršku za dvije regulacijske petlje (regulacija protoka mulja i protoka polielektrolita)
